25W双声道20路光耦隔广告法离语音功放板

1、概况

1.1、简介

YX-20是广州LETOU乐投电子科技有限公司开发的一款高品质MP3音响板。。。

板载2×25瓦D类功放，，可直接驱动2组10~25W扬声器。。。

它可以控制20个自力的按键，，举行“一对一”的输入控制。。。

20路控制端均接纳光耦隔广告法离，，提高(广告法)产品稳固性。。。

具有强盛的音频输出，，工业级设计，，抗滋扰能力强。。。

1.2、特征

1)。。。内置一个高品质的24位音频解码器与立体声音频输出。。。

2)。。。支持播放MP3和WAV名堂的音频文件。。。

3)。。。板载一个高品质2×25瓦D类放大器，，可直接毗连两个8欧10-25W扬声器，，用于左声道和右声道输出。。。

4)。。。使用板载闪存芯片或TF卡作为声音的文件存储装备。。。

5)。。。板载闪存容量为128M bit，，支持大32GB的TF卡扩展。。。

6)。。。支持按键控制模式、在按键控制模式中，，"一对一"相关音频文件的播放由负脉冲触发(通例)，，也有正脉冲触发款。。。

7)。。。在按键控制模式中，，通过设置文件提供四种可选择的触发模式。。。

8)。。。支持音频输出到外部放大器通过音频插孔。。。

9)。。。每个声道单独的音量控制（仅适用于板载放大器）。。。

10)。。。电源输入直流规模宽（DC6V-24V）。。。

11)。。。工业级设计，，光耦隔广告法离输入，，抗滋扰能力强。。。

12)。。。PCB尺寸:80mm x 60mm x 15mm。。。

1.3、电气参数

事情电压：DC6V-24V

额定输出：25W×2（DC24V RL=8?D=1%）

闪存巨细。。16MB

音频名堂：MP3 / WAV

噪声电压：≤50mV

频率响应：200Hz-18kHz

信噪比：≥90dB

2、线路毗连

K1至K20体现正常翻开（N.O.）的手动按钮。。。请参考下面毗连示例(负脉冲触发款)。。。

K1至K20体现正常翻开（N.O.）的手动按钮。。。请参考下面毗连示例(正脉冲触发款)。。。

注释:

?低触发的20个输入端子可毗连"GND"端口或电源负极触发。。。

?高触发的20个输入端子可毗连电源正极或外部+3.3V~24V电压触发。。。

?当板载音频插孔毗连到外部放大器/有源扬声器时，，板载放大器会自动断开与扬声器的毗连

3.操作指南

3.1 设置事情模式

在按键控制模式中，，有5种触发模式可供用户凭证现实需要选择。。。这四其中的任何一个可以通过名为"read.cfg"的设置文件设置/获取触发模式，，该文件初来自文本文件“.txt”。。。用户只需在新建的文本文件中填写与触发模式对应的数字/参数。。。生涯并重命名为"read.cfg"，，然后将其与TF卡或板载闪存驱动器的根目录中的音频文件放在一起。。。

有关数字和相关的触发模式，，请参阅下面的事情表。。。

3.2 触发模式的详细说明

l  脉冲可打断：在此模式下，，单个脉冲将最先播放。。。按下用于激活的相同按钮可以中止播放。。。播放中止后，，会连忙自动重启音频文件。。。也可以通过按任何其他3个按钮来中止回放。。。播放中止后，，将自动启动与按下的按钮相关的声音。。。

l  电平坚持循环播放：在此模式下，，必需将脉冲坚持/坚持到声音？
？？？榇シ⑵鞑呕瓿梢羝滴募。。。音频文件仅在播放时代坚持/坚持按钮或脉冲时播放。。。一旦按下按钮或脉冲信号，，将阻止/作废播放。。。一旦按钮坚持按住。。币羝滴募的播放完成时，，它将最先重复播放（循环播放）。。。

l  脉冲不可打断：在此模式下，，单个脉冲将最先播放。。。按下相同按钮或其他按钮无法中止播放。。。触发音频文件后，，播放时代将无法中止/作废音频文件。。。播放仅在音频文件完整播放时竣事。。。

l  标准MP3模式/所有循环：在这种模式下，，只有K1和K4之间的按钮是有用的。。。这4个按钮将划分作为"上一曲"、"下一曲"、"播放/暂停"和"阻止"。。。在这种情形下，，不限制音频文件的存放数目。。。所有循环：这种模式下，，在产品通电前按下K1按钮，，产品通电后它可以循环播放存储装备中的有音频文件，，无需要人工触发。。。

l  随机播放指定文件夹内曲目：在这种模式下，，装备内需要建设响应文件夹，，如K1对应“01”文件夹下的随机一曲，，K2对应“02”文件夹下的随机一曲，，K10对应“10”文件夹下的随机一曲等。。。该模式下支持20个文件夹，，文件夹内支持255个文件。。。文件系统建设参考“4.3”节。。。

例如，，若是需设置电平坚持循环播放的触发模式，，

1）。。。首先在盘算机上建设一个新的文本件，，只需输入数字"1"如下，，并生涯该文件。。。

2）。。。 选择文件另存为-文件名输入 “read.cfg”。。。 请注重，，生涯类型需要选择“有文件”。。。不然文件无法使用。。。 请参阅下图。。。

注重:出厂默认触发模式是"脉冲可中止"，，因此纵然装备内没有设置文件也是可行的。。。

4、音频文件加载

4.1、功放板与PC毗连

见下图。。。装备上有一个微型USB插座，，用户可以通过安卓Android手机的USB线将其毗连到盘算机，，以加载音频文件和设置文件。。。若是装备上插有TF卡，，则会检测TF卡并将其显示在作为USB闪存盘的PC上。。。若是没有TF卡，，则会检测到内置闪存并将其显示在作为USB闪存驱动器的PC上。。。

4.2、“一对一”文件加载要领（根目录）

这20个声音文件需要直接存储在正在使用的板载闪存或TF卡的根目录中。。。"根目录"中不可有其他文件夹。。。声音文件的排列由物理索引序列治理。。
；；痪浠八担却嫒氪娲⒆氨傅奈募将与输入"k1"相关联。。。要加载到存储装备中的后一个文件将与输入"K20"相关联。。。为了保广告法证准确的"一对一"的顺序，，请参考以下办法。。。

1)。。。建设一个新的文件夹在盘算机上，，并把20个声音文件在这个新的文件夹。。。

2)。。。从001重命名音频文件。。。MP3/WAV到"020.MP3/WAV"，，并确保它们的排名从"001.MP3/WAV"到"020.MP3/WAV"顺序。。。

3)。。。在电脑上通过USB线毗连功入板或插入TF卡驱动器（确保它是空的）。。。

4)。。。将板载Flash存储器或TF卡名堂化为"FAT32"。。。

5)。。。选择文件夹中的有声音文件。。。

6)。。。右键点击第1个文件（001.MP3/WAV）并选择"发送到可移动磁盘"。。。

7)。。。这将以准确的顺序将20个声音文件发送到SD卡或USB闪存驱动器。。。

8)。。。文件传输完成后，，将设置文件与声音一起放入SD卡或USB闪存驱动器中。。。

文件如下：

9)。。。清静地从盘算机上拔出USB线或TF卡，，并将TF卡插入功放板。。。

10)。。。将电源应用于音效板，，并按下20个按钮中的恣意一个以播放响应的声音。。。

11)。。。例如，，按下"K1"按钮，，它将播放声音文件"001.M P3/WAV"并阻止
；；按下"k7"按钮，，就会播放声音文件"007.MP3/WAV"和阻止等。。。

4.3、随机播放指定文件夹内曲目-文件夹系统建设

为了知足差别的需要，，我们增添了'一对一'的文件夹随机播放控制，，除了古板的'一对一'触发的声音文件。。。'一对一'的文件夹随机播放是关联文件夹中的声音文件。。
；；痪浠八担20个输入触发器中的每一个都可以以随机播放响应文件夹中的多个声音文件。。。古板的"一对一"触发模式是20个触发中的每一个只能触发一个响应的声音文件。。。这两种触发控制方法不可同时保存。。。以是目录内有文件夹时，，必需放入数据为“4”的设置文件。。。

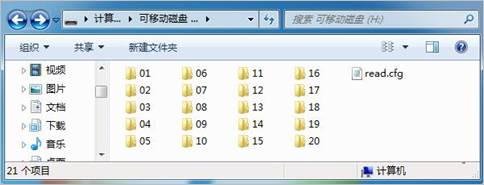

1)。。。在建设文件前，，将包括音频文件的存储装备名堂化为FAT32。。。名堂化完成后，，在根目录下建设20个文件夹，，并从"01"重命名为"20"。。。将准备好的MP3文件与根目录下的文件夹放在一起，，如下所示。。。

2)。。。将声音文件放入每个文件夹中。。。每个文件夹必需包括有MP3或WAV音频文件。。。MP3和WAV不可在每个文件夹中共存。。。将MP3文件重命名为"001.mp3/wav"名堂，，如下所示。。。每个文件夹多可以包括255个声音文件，，但我们建议每个文件夹中的声音文件不凌驾100个。。。

3)。。。完成上述操作后，，请清静地从盘算机中拔出USB闪存装备。。。翻开电源，，然后按下20个按钮中的恣意一个，，就可以在关联的文件夹中随机播放声音。。。例如，，按下"K7"相关联的按钮。。。它将随机播放一个"07"文件夹内的声音文件。。。再次触发，，将随机播放"07"文件夹内的另一个声音文件。。。其它按键以此类推。。。

注重事项：

1）。。。若是总共20个音频文件小于16M字节，，可以直接使用内置闪存。。。若是它们大于16M字节，，请使用TF卡。。。同时设置文件也生涯在TF卡中。。。TF卡没有设置时，，将凭证板载内存中的设置模式事情。。。

2）。。。广州LETOU乐投电子科技有限公司产品均为工厂流程出库。。。产品都经由QA测试出货，，用户拿到？
？？？橛ο绕局そ酉咄冀雍玫缭醇袄龋玫枷呋蚰髯幽Ｄ獍醇刂撇シ挪馐裕苷Ｊ虑楹笤僮鱿乱徊讲僮鳎缁簧簟⒏哪Ｊ交蜃爸玫阶氨傅取。。（产品出厂语音内容为报数字或报时音）。。。

3）。。。接线时需要注重电源的正负极性，，喇叭接口可以不区分正负极。。。

4）。。。电源的电流需大于即是2A，，DC12V供电时，，输出功率约2*10W。。。DC24V供电时，，输出功率约2*25W。。。

5、产品尺寸信息
